【关键词】PLCSIM Advanced；伺服电机；虚拟仿真；机电一体化概念设计

引言

随着工业自动化技术的持续进步，伺服电机在各种机械设备中的应用日益广泛。然而，传统的调试方式依赖于实际硬件，这不仅消耗大量时间和资源，还显著提高了开发成本。因此，在伺服电机控制系统中应用仿真技术尤为关键。PLCSIM Advanced是西门子公司推出的一款高级仿真工具，支持S7-1500系列PLC的仿真，并具有强大的网络通信能力。NX MCD则是西门子数字化双胞胎技术的重要组成部分，能够创建设备的三维模型并进行虚拟调试。本文将结合PLCSIM Advanced和NX MCD，探讨伺服电机运动控制仿真的方法。[1-2]

一、PLCSIM Advanced简介

PLCSIM Advanced是西门子为S7-1500系列PLC提供的高级仿真模拟工具，支持TCP/IP网络通信和多种仿真功能，如WebServer和OPC UA。该软件可以在无需实际硬件的情况下，对PLC程序进行测试和调试，大大提高了开发效率。PLCSIM Advanced支持多个S7-1500控制器的仿真，能够模拟复杂的自动化控制系统，并提供丰富的调试工具和功能，如在线监视、变量追踪、数据跟踪和逻辑断点等。[3]

二、NX MCD数字化仿真平台介绍

NX MCD是西门子推出的一款多学科系统应用平台，它集成了机械设计、电气控制、运动仿真及虚拟调试等功能，为机电产品的设计、仿真及优化提供了全面的解决方案。NX MCD支持基于模型的设计方法，允许工程师在虚拟环境中对机电产品进行详细的仿真和测试，从而在设计阶段发现并解决潜在问题。[4]

MCD机电设备设计及仿真是一种全新的机电设备工作过程仿真解决方案，可对包含多物理场以及通常存在于机电一体化产品中的自动化相关行为的概念进行3D建模和仿真。MCD支持功能设计方法，可集成上游和下游工程领域，包括需求管理、机械设计、电气设计以及软件/自动化工程。MCD专注于包括机械部件、传感器、驱动器和运动的概念设计，可加快机械、电气和软件设计学科产品的开发速度，使这些学科能够同时工作。在进行数字化样机和产线研发过程中，利用MCD软件资源以虚拟的方式进行产品设计、仿真、调试，可实现创新性的设计技术，帮助机械设计人员满足日益扩大的需求，不断提高机械的运作效率、缩短设计周期、降低生产成本，是一种高效、环保的产品开发新技术。[5]

三、伺服电机运动控制仿真研究

（一）仿真环境配置

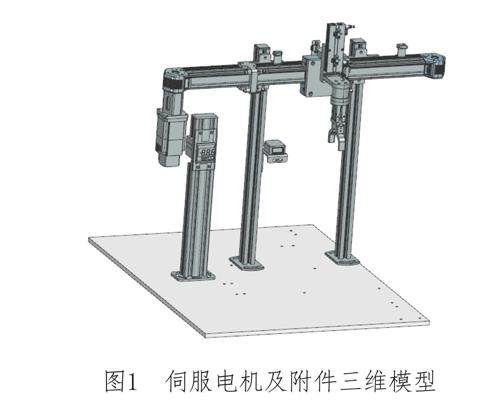

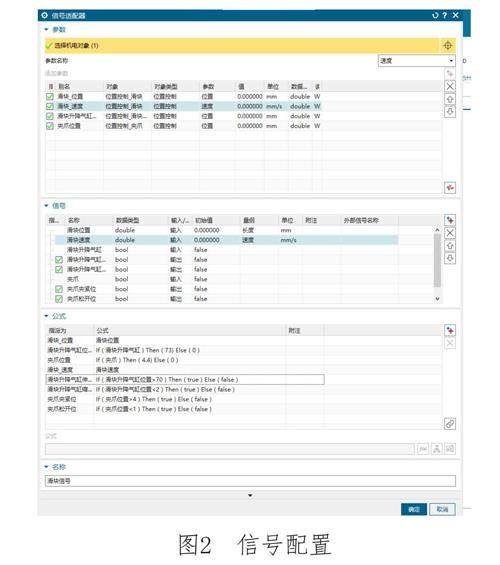

伺服电机运动控制的仿真需借助三个软件来实现，包括NX MCD、TIA Portal及PLCSIM Advanced。其中，NX MCD用于创建三维模型，并为其配置机电属性和信号；TIA Portal负责硬件组态及程序编写；而PLCSIM Advanced作为PLC的高级仿真工具，充当TIA Portal与NX MCD之间的桥梁，接收来自TIA Portal的程序，并与NX MCD建立通信连接，最终使PLC程序能够控制MCD模型的运动。
