【关键词】多媒体设备；单片机；自动控制

引言

在现代生活和工作中，多媒体技术在教育、会议、展览等场合的应用十分广泛。随着多媒体技术的不断进步，集中控制和高效管理多媒体设备已成为研究的热门方向。过去，在多媒体设备控制方面，大多依靠手动操作，操作过程较为复杂且耗费一定时间，很难满足现代多媒体管理的要求。因此，需设计出一个响应快、操作简单、功能齐全的多媒体设备控制系统。单片机是集成度高、成本低、功耗小的微控制器，将其应用于多媒体设备控制，优势显著。在此次研究中，基于单片机设计方案，探索多媒体设备的集中控制和智能化管理。

一、单片机在自动控制系统中的应用优势

单片机作为集成度高、功能完备的微控制器，在多媒体设备控制系统中，实时响应速度快。单片机支持各种各样的输入/输出（I/O）接口和通信协议，凭借各类接口和协议，能直接和音频功放、视频切换模块、显示屏，还可以连接红外或蓝牙通信设备。

单片机功耗低、成本也低，适用于需要长期待机的多媒体控制终端。单片机编程灵活，通过嵌入式开发，能实现多种逻辑控制和人机交互功能，如检测设备状态、设置菜单导航、接收遥控指令等，可以满足不同的操作需求。另外，单片机的系统稳定性和抗干扰能力较好，在复杂的环境中，依然能够维持系统的稳定运行。因此，在打造高效、智能、模块化的多媒体设备控制系统时，单片机可发挥关键作用[1]。

二、基于单片机的多媒体设备控制系统设计方案

为满足多媒体设备在不同场景下集中控制、快速响应和便捷操作的需求，可以设计一套基于单片机的通用型控制系统架构。考虑到该系统可能会用在展厅、会议室、控制平台等区域，其结构设计要确保操作直观、故障处理方便、功能接口清晰。

选用稳定性强、资源丰富的AT89C52单片机作为核心运算和调度单元，可以实现对各种多媒体模块的联动管理，包括切换音视频信号源、控制电源模块的开关、动态调整图像输出路径等。系统借助统一的信号管理平台，可实现集中化操作，设备运行更协调，响应速度也更快。

为了使多种控制功能协同工作，可在方案中集成多个功能性电路模块。在通信方面，选用MAX232进行串口电平转换，保证系统和外围串行设备之间的信号兼容；引入MAX485实现长距离双向总线通信，满足更大控制范围的需求。逻辑运算和地址解析部分由74LS系列芯片组成，负责判定信号优先级，分发命令；CD4052和CD4072则用来进行多路选择、逻辑或操作，构建灵活的信号切换网络。在输出驱动部分，使用ULN2803直接控制多组高电流执行单元，确保输出控制稳定、有效。

在用户操作方面，系统设置功能面板，操作者可以直接通过面板发出控制命令，所有操作请求会以控制信号的形式传到主控芯片。单片机按照预先设定的逻辑规则进行分析判断，然后执行相应的控制动作，将视频信号调度到显示终端，或者给某一路设备的电源模块供电。整个操作过程中，用户无需了解底层控制原理即可轻松操作[2]。

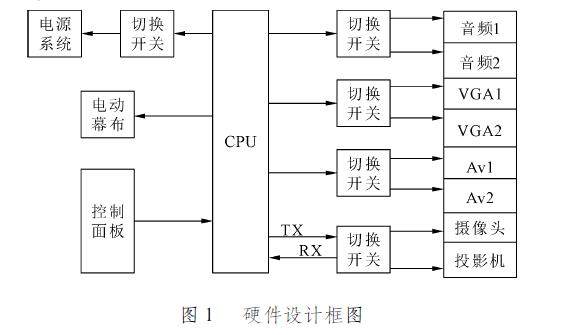

除此之外，系统还预留图像采集设备的扩展接口，并且具备基础的远程控制能力。整个硬件结构的功能模块划分及其内部逻辑关系如图1。

三、系统硬件开发与设计

（一）串口通信部分

串口通信协议在设备间的数据传输应用广泛，适合远程数据的采集和控制，并且操作简单，能实现长距离数据的有效交换。在该系统中，选用RS232和RS485两种协议，分别用来控制投影机和云台的工作，设计思路如下。

1.云台控制电路设计

系统中的云台系统，通过串口13和控制单元进行通信，采用RS485协议。
