关键词：弱电智能化；智能建筑；人脸识别；智慧应用

1引言

近年來，大数据、云计算、物联网、5G移动通信、人工智能、人脸识别等技术的不断完善及进步，与弱电智能化系统紧密结合，为智能建筑发展注入了新的生命力[1]。建筑作为人类活动最为密切的空间单元，正在从“智能建筑”向“智慧建筑”不断进化，“智慧建筑”是在“智能建筑”基础上叠加智慧应用的新型建筑形态。

2项目概况

张园城市更新西区115-02地块（以下简称张园西区）位于上海市静安区南京西路历史文化风貌区115街坊，北临南京西路、南至威海路、西至茂名北路、南邻石门一路，总建筑面积约为19388m2。张园西区为开放式商业，无停车场、无地下室，共有16栋单体建筑，包括市优秀历史建筑12处、文物保护点4处，均为石库门多层公共建筑，是上海极具魅力的著名私家园林，也是目前上海规模最大、保存最完整、拥有城市中心区稀缺性、典型性高质量石库门里弄建筑群，有“海上第一名园”的美称。张园西区为上海实施保护性征收改造的首个城市更新项目，也是市中心典范项目。

3弱电智能化系统设计与技术应用

3.1信息设施系统

3.1.1综合布线系统

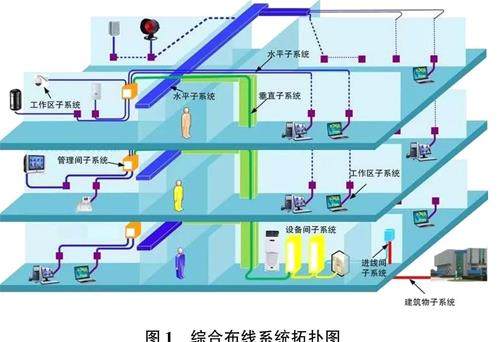

综合布线系统是智能建筑的“信息高速公路”，采用开放式星形拓扑结构，主要为语音通信、有线及无线网络、安防系统、IP广播、信息发布、楼宇自控等系统提供物理链路来传输各种信号，是整个弱电智能化系统的神经中枢，可直接影响弱电系统的性能和寿命。综合布线系统可划分为工作区子系统、水平子系统、管理子系统、设备间子系统、干线子系统、建筑群子系统。综合布线系统拓扑图如图1所示。

语音及数据点位采用模块化互换式设计原则，能通过灵活调配，实现自由交接。水平子系统的铜缆最大长度不应大于90m。在设计时，应根据使用带宽、阻燃要求、防水要求、屏蔽要求等进行铜缆选型[2]。

3.1.2计算机网络系统

根据使用功能和承载业务的不同，该系统分为客用无线网、物业办公网、智能化设备网、AV网。4套网络物理隔离，均采用核心层、接人层2层网络架构。所有交换机均应具备网管功能，支持远程监控及故障的过程诊断和恢复。

客用无线网主要为内部人员以及外来游客提供无线Wi-Fi上网服务，接人层交换机须支持POE供电功能，能够通过网线为无线AP提供信号和电源：物业办公网主要由物管、商管办公等内部人员使用，满足其日常办公与管理需要：智能化设备网主要为视频监控、出人口控制、楼宇自控、能效监管、环境监测、智能照明等弱电智能化系统联网使用，不同子系统可根据需要，在一个局域网内通过VLAN划分不同的虚拟子网，并进行网络带宽设置分配，以满足不同子系统的传输需求；AV网主要承载公共广播系统、信息发布系统。

3.1.3无线网络系统

无线网络系统是移动互联高速接入的智能通道，采用基于无线控制器（AC）的瘦AP架构，系统应支持IEEE 802.llax（Wi-Fi6）标准，向下兼容802.11a/b/g/n/ac，并具有支持IPv4和IPv6的能力。通过分布在商业区域的无线AP，为客人和管理者提供随时随地、方便快捷的上网服务以及各种应用服务（如Portal认证、大数据分析、上网行为审计、商家信息推送等）。

3.1.4公共广播系统

公共广播系统是远距离、大范围内传播声音的系统。背景音乐、公共广播、紧急广播共用扬声器，系统能对各分区进行背景广播、业务广播和紧急广播，每个广播分区既能独立控制，又能集中管理。

系统采用IP网络架构，纳入AV网，由音源设备、IP网络广播主机、IP音频采集器、网络消防采集器、IP网络功放、扬声器等设备组成。所有分区的扬声器均能在发生火灾报警时切换成消防紧急广播。

3.1.5信息发布系统

信息发布系统是基于网络传输的多媒体播放控制系统。
