关键词：GIS地图；属性数据；管理平台；可视化；巡检数据；配网

1引言

为了提高配网运行数据的实时采集和处理效能，使电网管理具有高标准的优势，满足更多用户的用电服务需求，应将开发配网巡检数据管理平台作为前提条件，通过对配网运行数据的实日寸感知与处理，实现对末端配电行为的管理[1]。为全面落实并推进此项工作，电力管理单位引进了GIS地图作为支撑，其中GIS技术属于一种以数字化技术为载体，并在信息化技术基础上，衍生而出的数据库管理技术。此技术可以根据终端需求，主动搜索、存储、处理、分析地理定位数据。目前，此技术已在电力、交通、物流、地理规划、教育等行业中广泛使用。但在研究中发现，将GIS技术与地图进行适配，并以此为依据进行配网管理等工作的研究仍存在空白[2]。因此，本文引进GIS地图，对配网巡检数据可视化管理平台的开发展开研究，旨在通过此设计，弥补传统手工查找管理数据等工作存在的不足，使巡检数据管理能够满足日益增长的可视化管理要求。

2配网巡检数据可视化管理平台架构

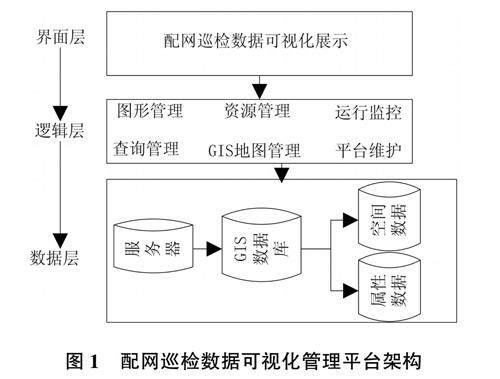

為实现对配网运行的规范化管理，应在开发平台前明确配网巡检数据具有种类繁多、属性多样性等特点，巡检数据基本可以被划分为2类：属性数据与空间数据。考虑到电力数字图的分析需求，配网巡检数据可视化管理平台的开发参照C/S架构设计[3]。设计内容如图1所示。

从图1可以看出，开发的配网巡检数据可视化管理平台由3层构成，由上到下依次为界面层、逻辑层与数据层。其中，界面层主要用于展示配网巡检数据可视化管理成果，中间层为逻辑层，涉及多种业务数据的处理，处理后的数据在统一格式后被录入计算机终端，存储在GIS数据库中。数据库中整体包含GIS地图和SOL Server两个数据库，前者包括GIS数据和属性数据，这2部分数据都是通过ArCSDE实现访问的：SOL Server数据库通过ADO.NET实现访问，并将电力配网巡检中的静态数据和动态数据按照规范存储。
