轻武器瞄准具能大大提高士兵的作战效果和全天候战斗能力。目前，轻武器瞄准具作为军队必不可少的装备，其地位也越发重要[1]。轻武器战术技术性能和目标机动性的提高以及电子技术、夜视技术等科学技术的发展，使轻武器的瞄准具已逐步向光、机、电结合，观测、跟踪、瞄准合一，全天候和高度自动化等方向发展，逐步形成完整的武器火控系统，扩展了武器系统的作战时空，强化武器系统的效能，提高生存力，实现武器系统的自动化和智能化[2]。由此我国的兵器工业研制机构越来越重视瞄准具的设计，除了从技术性能上进行创新研究外，也高度重视瞄准具的外观造型设计研究。

瞄准具工作原理

瞄准具是指安装在武器上且能赋予其准确瞄准角，使平均弹道通过目标的瞄准装置，是武器密不可分的重要组成部分[3]。随着瞄准技术的不断发展，先后出现了机械瞄准具、望远式瞄准具、反射式瞄准具、综合型瞄准具等。

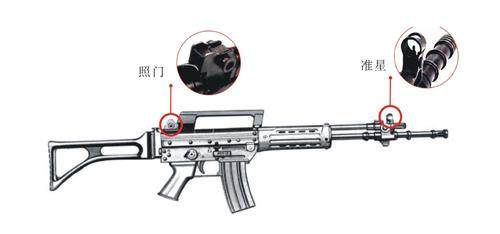

机械瞄准具

机械瞄准具是第一代瞄准装置，由准星和照门两部分组成，其依据三点一线原理，眼睛通过照门、准星和目标三点成一线实现瞄准功能。该瞄准具形态简单，一般来说，用该瞄准具瞄准的准确度主要依靠使用者的经验[3]。

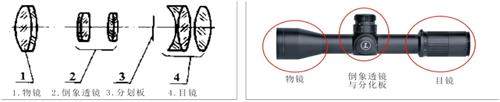

望远式瞄准具

随着望远镜技术的发明，将望远镜与瞄准装置相结合产生了望远式瞄准具。望远镜的增加，让望远式瞄准具有目标放大作用，通过高倍率镜头，战士更易清楚地观察到远处的目标，增加了瞄准的准确度，是远距离精确射击必不可少的瞄准装置。望远式瞄准镜由物镜、倒象透镜、分划板和目镜组成，对应的形态分为3 个基本部分，即前端的物镜，中间的倒象透镜与分划板、尾端的目镜。

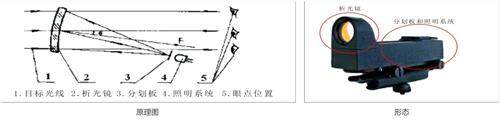

反射式瞄准具

反射式瞄准具也拥有透镜和分化板，但因为瞄准原理不一样，与望远式瞄准具相比，其光学系统相对简单。此外，这种瞄准具也有另一个形象的名字——红点瞄准具，当其瞄准目标时，会有一个红色的点出现，用来识别瞄准目标。除了红点，也有十字形和圆环型等其他造型的红色识别体。由于技术原理不同，反射式瞄准镜一般没有放大系统，因此没有倒像系统。其基本结构由析光镜、分划板和照明系统组成，对应的形态分为2 个分体，即：前部的析光镜，后部的分划板和照明系统集成。

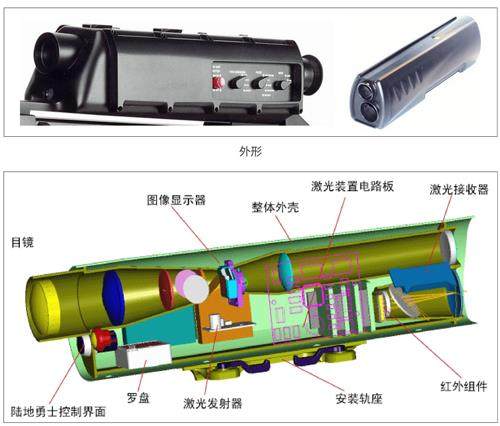

综合型瞄准具

随着轻武器技术和目标机动性的提高，及电子、夜视等科学技术的发展，瞄准具技术正逐步向光、机、电结合，观测、跟踪、瞄准合一，全天候和高度自动化等方向发展，逐步形成综合型瞄准具[2]。综合瞄准具除了包含瞄准所需的光学系统，还配备夜视仪、激光测距仪等辅助瞄准的小型光电设备，其内部结构较复杂，外观形态将所有配件和瞄准装置进行封装，以保证所有设备运行的稳定性，瞄准精准度得以较大提高。

造型设计沿革变化

产品造型设计的任务，是将产品的科学性、功能性与艺术性完美地结合起来，在保证其使用功能的前提下解决产品的审美需求。
